Product Introductie:

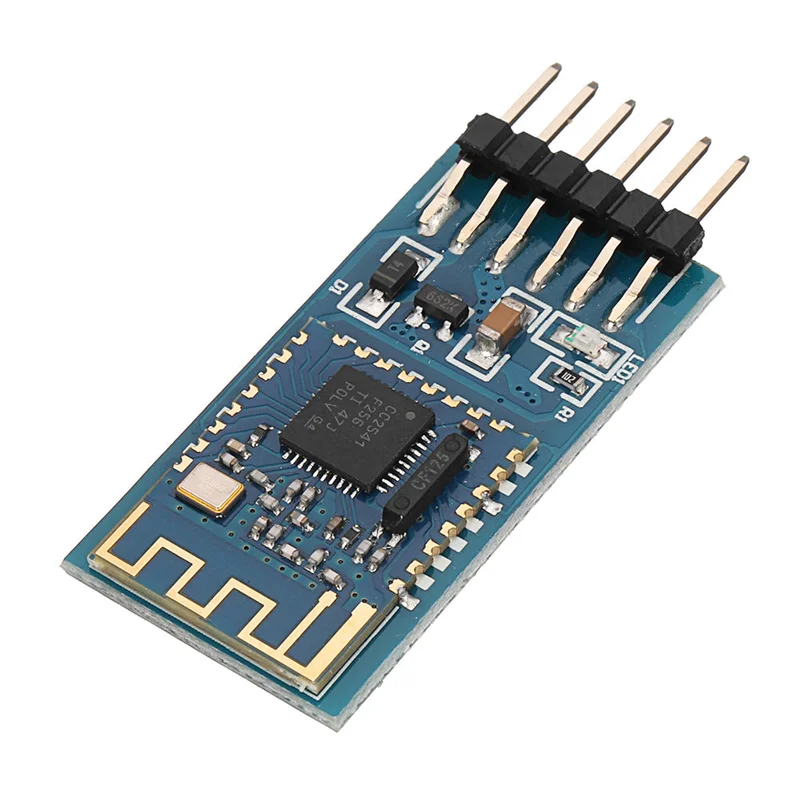

De JDY-08 passthrough module is gebaseerd op de Bluetooth 4.0 protocol standaard, met een werkfrequentie van 2,4 GHz. De modulatiemethode is GFSK, met een maximale uitgezonden kracht van 0 dB en een maximale afstand van 80 meter. Deze module maakt gebruik van de TICC2541 chip en ondersteunt gebruikers via AT-commando’s om de apparaatnaam, service-UUID, zendvermogen en bijpassende wachtwoorden aan te passen voor gebruiksgemak en flexibiliteit.
Functie Introductie:
- WeChat pass-through (ondersteunt AirSync-protocol, toepasbaar op WeChat H5 of fabrieksservercommunicatie, inclusief het analyseren van lange pakketgegevens en verzenden en ontvangen)
- APP-transmissie (ondersteuning voor gegevensoverdracht tussen Android en iOS)
- iBeacon-modus (ondersteunt WeChat-schudprotocol en Apple iBeacon-protocol)
- Sensormodus (verzameling van sensorgegevens zoals temperatuur en vochtigheid)
- Hosttransmissiemodus (gegevensoverdracht tussen applicatiemodules, communicatie tussen host en slave)
- Host-observer-modus (toepassingssensor voor binnenpositionering)
- PWM-modus (voor motortoerentalregeling en aanpassing van de helderheid van LED-verlichting)
- IO-modus (voor besturing van mobiele telefoon of LED aan/uit)
- Locatie-applicatie binnenruimte (verzameling van iBeacon-gegevens voor bereikpositionering)
Technische Parameters:
- Communicatiesnelheid: 3K Bytes/seconde
- Maximaal 1024 Bytes kunnen worden geschreven in de seriële poort van de APP-transmissie
- Effectieve communicatieafstand: 15 tot 30 meter
- Ondersteuning voor PWRC-pin om slaap te beheren
- Ondersteuning voor IO-poortcontrole
Functiebeschrijving van de pinnen:
- DISC-pin: voor het actief loskoppelen van de Bluetooth-verbinding (standaard hoog niveau, laag niveau loskoppelen)
- PWRC-pin: wordt gebruikt om de slaap te activeren (standaard naar slaapstand). Gebruik deze pin om het AT-commando te aarden
- VCC-pin: voedingspin van de module, voedingsspanning varieert van 3,6 V tot 6 V
- GND-pin: voedingsbron aarde
- TXD-pin: uitgangspinnen seriële poort
- RXD-pin: seriële ingangspinnen
Pakket Inbegrepen:
10 x Bluetooth 4.0 Module JDY-08 BLE CC2541 voor iBeacon
