10 Stuks 4-bits digitale LED-display module met 7 segmenten 0,36 inch rode anodebuis-Kwaliteitsgarantie

Description

Invoering:

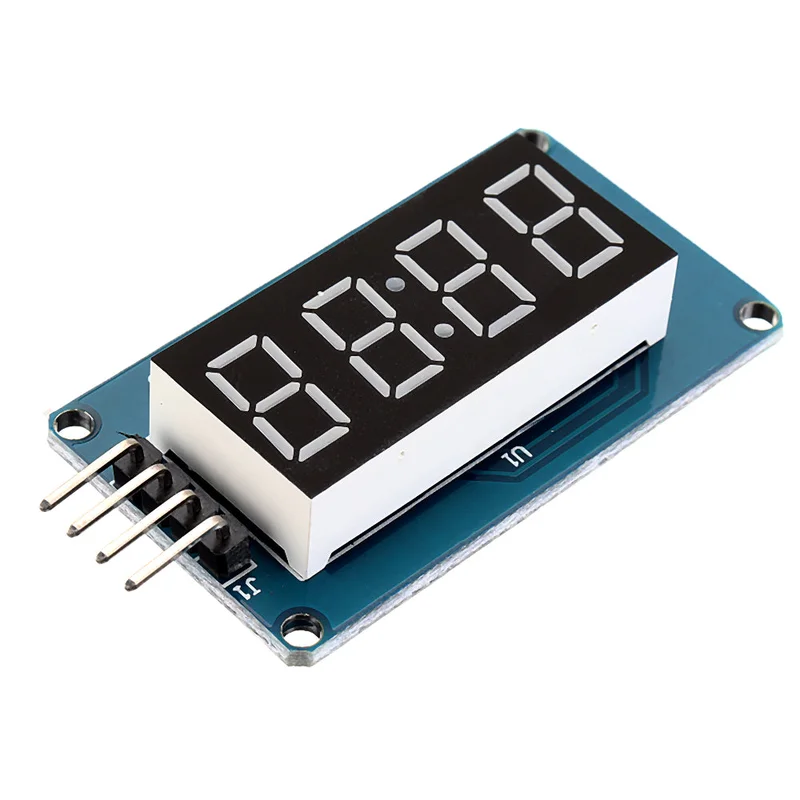

Deze module is een 12-pins display-module met een 4-cijferige gemeenschappelijke digitale buis (0,36 inch) met een klokpunt. De driver-chip is TM1637 en het heeft slechts 2 signaallijnen nodig om de MCU in staat te stellen de 4-bit 8-segment digitale buis te :Digitale buis: 4-cijferige gemeenschappelijke anode met een 0,36-inch digitale buis met een scorepunt, rood : 4 M2 schroefpositioneringsgaten, met een gatdiameter van 2,2 mm, waardoor de module eenvoudig te installeren en te plaatsen buis met 8-niveau grijswaarden niveau van de bedieningsinterface kan 5V of 3,3V : 42 x 24 x 12 : 8 gram.

Pin beschrijving:GND – – de – de gegevensinvoer- en – de van de bibliotheekroutines:1. Klokweergave: gebruik de timer 1 van de MCU op het moederbord om de tijd in te stellen en het 4-cijferige display te laten verschijnen.2. Nummerstroom: 0 ~ 9, A, b, C, d, E, F en andere 16 tekens lopen van rechts naar links.3. Stopwatch: gebruik de timer 1 van de MCU op het moederbord om de tijd in te stellen en gebruik de knop om de stopwatch-functie te apparatuur:Een compatibel moederbord, zoals het Atmega328P microcontroller-ontwikkelbord, en een mini-USB-kabel;1 4-cijferige digitale buisweergavemodule;4 mannelijke naar vrouwelijke DuPont-lijnen voor het verbinden van de besturingsinterface van de module en het ontwikkelbord;Experimentele procedure:1. Gebruik 4 mannelijke naar vrouwelijke DuPont-lijnen om de 4-cijferige digitale displaymodule aan te sluiten op het ontwikkelbord, zoals weergegeven in de onderstaande tabel.

2. Verbind het ontwikkelbord met mini-USB. Als u het moederbord voor het eerst gebruikt, kan de USB naar een serieel stuurprogramma de stuurprogramma’s vinden in de IDE-directory.3. Open de IDE opnieuw en klik op de knop Openen op de werkbalk om de NumberFlow-routine in DigitalTube te de seriële poort, bordnaam, klik op de knop Branden, en u kunt branden. Met deze routine kunnen 16 tekens van 0 ~ 9, A, b, C, d, E, F, enz. van rechts naar links functie voor het aanpassen van de grijswaarden van de digitale buis is de functie set() in klasse TM1637 en de invoerparameter is 0 ~ 7. Hoe groter het getal, hoe hoger de helderheid.

Pakket bestaat uit:

10 x 4-bits digitale LED-weergavemodule.
