Description
Beschrijving:
- Ingangsspanning: 3,6 ~ 30V
- Uitgangsspanning: ± 3 ~ ± 30V instelbaar
- Maximaal uitgangsvermogen: 20 W
- Conversie-efficiëntie: 69-89%
- Ruststroom: 3-4 mA
- Werkfrequentie: 180 KHz
- Bedrijfstemperatuur: -40 tot + 85 ℃
- Afmeting: 60 x 34 x 15 mm
- Gewicht: 33 gram
Kenmerken:
- Hoog rendement tot 89%
- Ingebouwde frequentiecompensatie
- Ingebouwde Soft-Start-functie
- Ingebouwde thermische uitschakelfunctie
- Ingebouwde stroomlimietfunctie
Toepassingen:
- ADC / DAC / operationele versterker referentiespanning
- RS232 RS485 RS422 bus
- Geluidsapparatuur
- Laag vermogen audio voeding
- Auto audio versterker dual power board
- LCD-voeding
- Instrumentatie apparatuur
- Instrumentatie-multimeter
Notitie:
- Om een stabielere spanning te verkrijgen, wordt aanbevolen dat de output groter is dan 15MA.
- V- kan niet alleen worden gebruikt of geen spanningsuitgang. Maar u kunt gewoon V+ gebruiken.
- De opstartstroom van de module is 2,5-3 maal de bedrijfsstroom.
- Het vergroten van de 1UF-10UF MLCC-condensator vermindert de opstartstroom.
Het maximale uitgangsvermogen kan 20 W bereiken, maar het maximale vermogen varieert onder verschillende omstandigheden. Raadpleeg de volgende tabel voor meer informatie (10-80% van het maximale vermogen is het meest betrouwbaar):
- 5V / ± 5V uitgang
- 6V / ± 6V uitgang
- 9V / ± 9V uitgang
- 10V / ± 10V uitgang
- 12V / ± 12V uitgang
- 15V / ± 15V uitgang
- 24V / ± 24V uitgang
Pakket inbegrepen:

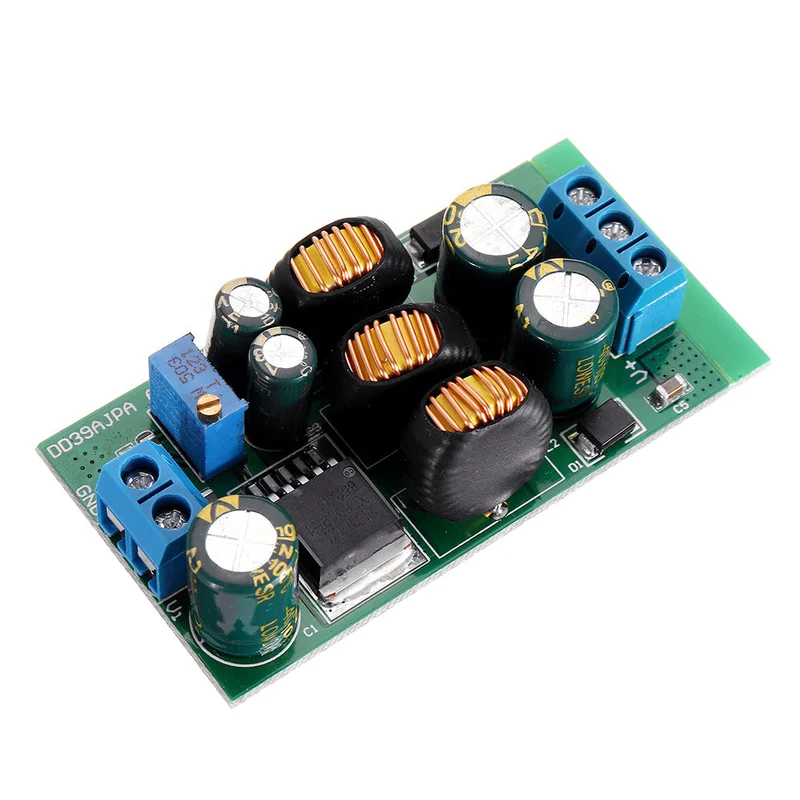

- 10 x 3,6-30V tot ± 3-30V instelbare uitgang DC-converterkaart
