Documenten:Handleiding: Klik hier om te openenSchema: Klik hier om te openenDatasheet: Klik hier om te openenCode: Klik hier om te openen
Overzicht:Dit is een algemene OLED-displaymodule van 1,5 inch diagonaal, met een resolutie van 128×128 pixels en 16 grijsschaal. De module heeft een ingebouwde controller en communiceert via een SPI- of I2C-interface.
Kenmerken:
- 128×128 hoge resolutie
- 16 grijsschaal voor een beter weergave-effect
- Ondersteunt SPI- of I2C-interface, geconfigureerd via ingebouwde weerstand
- Wordt geleverd met ontwikkelingshulpmiddelen en handleiding (voorbeelden voor Raspberry Pi, Jetson Nano, Arduino, STM32)
Specificaties:
- Stuurprogramma: SSD1327
- Koppel: SPI / I2C
- Schermkleur: Wit
- Grijsschaal: 16
- Resolutie: 128×128 (de meeste andere concurrerende producten zijn doorgaans 128×64)
- Kijkhoek: > 160 °
- Bedrijfsspanning: 3.3V / 5V

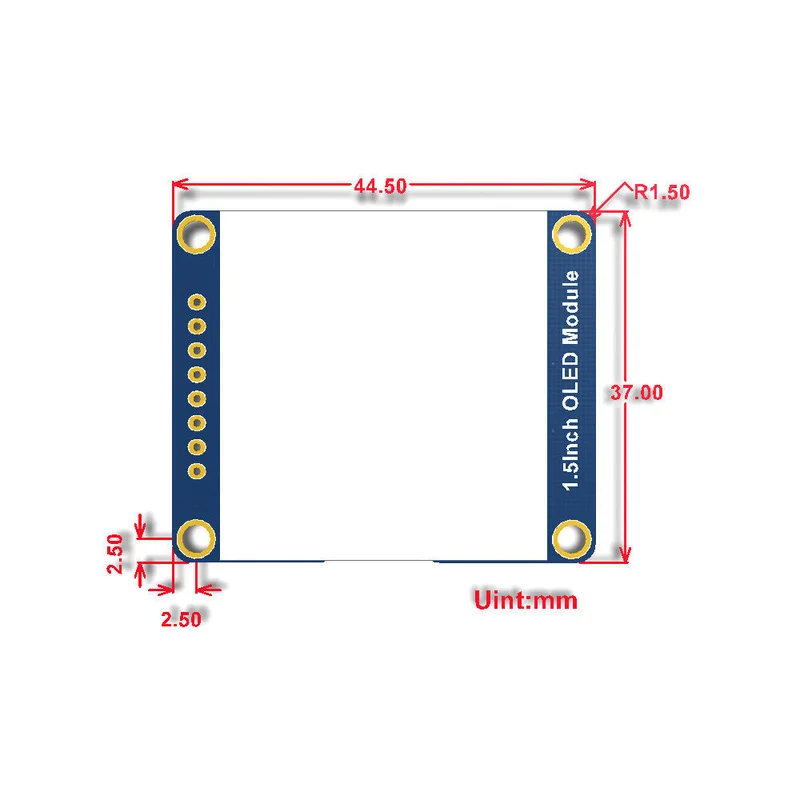

- Afmeting: 44,5 x 37 mm
Koppeling:
| SYMBOOL | OMSCHRIJVING |
| VCC | Vermogen (3.3 ~ 5V input) |
| GND | Grond |
| DIN | Gegevensinvoer |
| CLK | Klok gegevensinvoer |
| CS | Chipkeuze, laag actief |
| DC | Data / Command-selectie (hoog voor data, laag voor commando) |
| RST | Reset, laag actief |
Er zijn twee beschikbare drive-interfaces voor deze OLED-module: 4-draads SPI en I2C:
| BS1 | BS2 | CS | DC | DIN | CLK | |
| 4-draads SPI | 0 | 0 | Chip selecteren | Gegevens / Commando | MOSI | SCK |
| I2C | 1 | 1 | NC | I2C-adresselectie | SDA | SCL |
Pakket bestaat uit:1 x 1,5 inch OLED-module
